¿Cuáles son los equipos de la línea de producción de acero H y cuáles son sus funciones?

¿Cuáles son los equipos de la línea de producción de acero H y cuáles son sus funciones?

Dalian Jiuying Machinery Equipment Co., Ltd. tiene una línea de producción completa para la producción de acero H, que se puede personalizar según las necesidades del cliente.

La línea de producción de acero H se compone principalmente de cinco máquinas: máquina de corte por llama CNC, máquina ensambladora de vigas H, máquina de soldadura automática tipo pórtico, máquina enderezadora de vigas H y máquina granalladora. Echemos un vistazo más de cerca a lo que hacen estas máquinas y veamos cómo se produce el acero H.

1. Máquina de corte por llama CNC

La máquina de corte por llama CNC se utiliza principalmente para cortar placas, cortar nuestras placas de acero en tamaños adecuados, y la operación es muy simple y conveniente. Además de usarse en líneas de producción de acero H, las máquinas de corte por llama CNC también se pueden usar en muchos campos, como líneas de producción de postes de luz, líneas de producción de tuberías JCO, etc.

2. Máquina ensambladora de vigas H

La máquina ensambladora de vigas en H adopta la alineación estrecha mecánica común internacional en un lado, y el otro lado adopta el método de sujeción del cilindro hidráulico para ensamblar y soldar por puntos.Al adoptar la tecnología de convertidor de frecuencia, puede reflejar intuitivamente la placa del ala y la red. La posición del tablero cuando está funcionando.

La máquina adopta un controlador programable PLC para controlar automáticamente todo el proceso de sujeción, centrado y posicionamiento de vigas en H y soldadura por puntos. Rápido y eficiente. La máquina también está equipada con un dispositivo de mantenimiento de presión, que puede ensamblar automáticamente y soldar por puntos vigas en H con secciones transversales variables.La antorcha de soldadura es un seguimiento de la máquina (líquido), que es fácil de operar y de buena calidad.

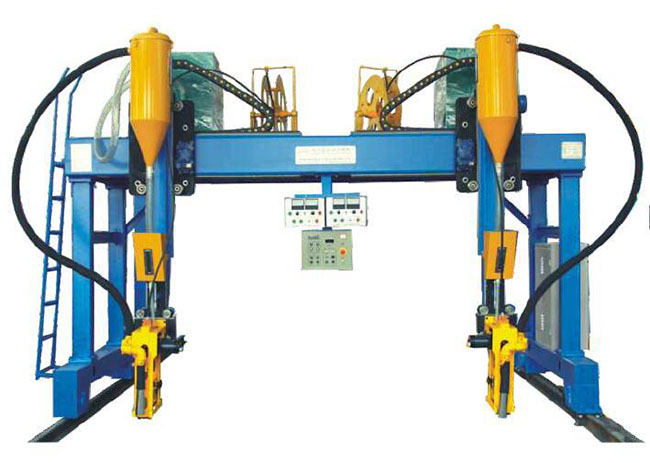

3. Máquina de soldadura automática de pórtico

La máquina de soldadura automática de pórtico es principalmente adecuada para la soldadura automática de las placas laterales izquierda y derecha de la viga en H y la costura circunferencial de la caja. Esta máquina adopta una estructura de máquina herramienta vertical y el cabezal de la máquina especial adopta una configuración vertical de un solo cabezal. La posición del soplete de soldadura, la posición de la pieza de trabajo y la rotación de la pieza de trabajo se configuran mutuamente para completar la soldadura por arco sumergido de la pieza de trabajo. Después de soldar los parámetros de soldadura establecidos, el motor impulsa la pieza de trabajo para que regrese al punto de inicio para garantizar los requisitos de proceso de soldadura consistentes de cada pieza soldada.

4. Máquina enderezadora de vigas H

Para evitar los defectos de los productos terminados de vigas en H, es útil la máquina enderezadora de vigas en H. La máquina enderezadora de bridas de vigas en H es un equipo especial para corregir la deformación de la placa de brida de vigas en H después de la soldadura. una estructura simple, operación conveniente, alta velocidad y alta eficiencia. , funciona de manera confiable. Es una de las máquinas necesarias para la producción de líneas de producción de vigas en H.

Se compone principalmente de motor de accionamiento principal, rodillo impulsor, rodillo enderezador, dispositivo de presión, rodillo guía, base de la máquina, pista de transporte, etc. Tiene las ventajas de una estructura compacta, operación conveniente y fácil mantenimiento.

5. Granalladora

Después de completar los pasos anteriores, nuestra viga en H se ha formado básicamente y no hay ninguna desventaja en la función, pero encontrará que su estética es un poco deficiente. En este momento, es hora de que aparezca la granalladora. La máquina granalladora de vigas en H universal de rodillos se desarrolla de acuerdo con las características de la estructura de acero. Adopta un diseño de simulación dinámica tridimensional por computadora y está equipada con un colector de polvo de retrolavado de pulso cilíndrico de alta eficiencia para determinar la posición de la máquina granalladora. y elimine rápidamente la suciedad en la superficie metálica.Oxido, por lo que su acero H está oficialmente terminado.

A través de la introducción de estas máquinas, creo que también ha entendido el proceso básico de producción de acero H. ¿Cree que es muy simple? Si tiene alguna pregunta, puede contactarnos a través de la información de contacto del sitio web, le responderemos tan pronto como lo veamos y esperamos sus noticias.
