切割机

水刀切割机

水刀切割机也是一种冷切割，无尘，无烟，无毒无味的工作，切割速度快，精度高，切口小而光滑。该设备已广泛应用于金属，陶瓷，石材，汽车，航空等领域。

水刀切割机(图1)

水刀切割机性能特点

机床采用悬臂结构，X，Y导杆通过弹性联轴器直接与电机连接，吸收振动，传递精度更高。

可以在三个方向上装卸。克服龙门式机床只能从两端进给，毛坯材料尺寸受到限制，悬臂式机床可以比切割平台毛坯的尺寸放置。

在操作过程中，龙门机床的螺杆进给两侧不同步，织物压力不均匀，导致机器损坏，不能保证切割精度。

采用优质伺服驱动系统，国际知名品牌采用丝杠导轨，确保整机传动平稳。

具有切割快，切割光滑，无粉尘，无热变形，无污染，减少材料浪费等特点。

床身与切割平台分离，切割时不受振动影响，提高了切割精度。

水刀切割机应用行业

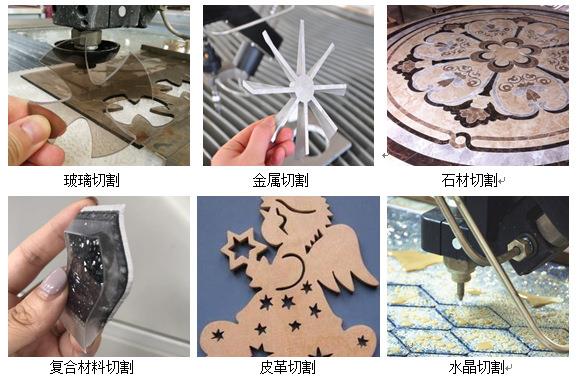

切割材料不受限制（不锈钢，钢，铜，铝和其他金属，玻璃，石材，玻璃，陶瓷，塑料，复合材料，特别是厚度大于80 mm的硬质材料切割加工（例如钢，铝，铜和其他金属材料和石材等），以及对切削表面质量和切削速度提出了高要求的场合。

水刀切割机(图2)

水刀切割机(图3)

水刀切割机产品参数

工作台尺寸working table size	1.2m×1.2m 1.5m×1.5m 2.0m×1.5m 2.5m×1.5m 3.5m×1.5m 4.0m×1.5m 3.0m×1.8m 4.0m×1.8m
切割精度/Cutting accuracy	±0.1mm
重复精度/Repeating accuracy	±0.02
X轴运行速度/Running speed of X axis	0—20000mm/min
X轴电机功率/Motor power of X axis	0.75KW
Y轴运行速度/Running speed of Y axis	0—20000mm/min
Y轴电机功率/Motor power of Y axis	0.75KW
Z轴运行速度/Running speed of Z axis	0—1000mm/min
Z轴电机功率/Motor power of Z axis	0.20KW
Z轴行程/Z axis Stroke	200mm
电机/Motor	松下交流伺服电机/Panasonic AC Servo
运动部件Running part	台湾“HIWIN”直线导轨/滚珠丝杆”保证设备运行速高达20000mm/min Screw Mandrel and Lead Rail brand named HIWIN, ensure the running speed up to 20000mm/min

控制系统/Controller system	CNC 驱动器/CNC Controller
切割软件/Cutting software	（NC Studio V-9.38）.基于windows xp （NC Studio V-9.38）: based on windows xp
操作界面/Operation language	中文/英文可任意切换 Chinese/ English
电源/Power	三相 220V/380V/415V 50Hz Thress phase 220V/380V/415V 50Hz
设备外形尺寸/Machine surface diameter	1700×1300×2000mm
重量/Weight	1200Kg
机体设定区域 /Machine setting are	≧7m2
额定压力/Rated voltage	380MPa/psi
工作压力/Working pressure	320-360MPa/psi
增压比/Boost ratio	20:01
电压/Voltage	220V/380V/415V 50Hz
总功率/Total power	30kw
混砂管内孔尺寸/Size of nozzle	0.76mm/1.02mm
水喷嘴（宝石）直径/diameter of orifice	0.30mm
最大用砂量/max. sand capacity	0-300g/min
最大冲程数/Max. stroke	50 times/min
水源/Water	大于0.4Mpa(more than 0.4 Mpa)
